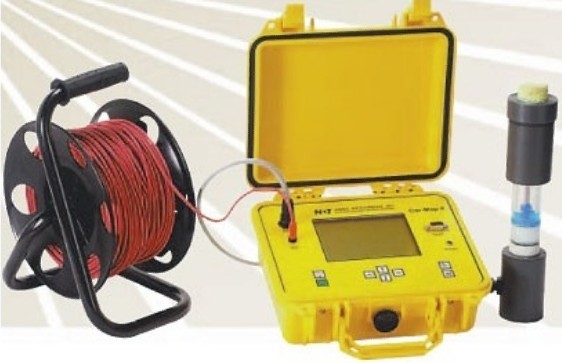

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀，用于獲得和分析銹蝕電壓數據資料，可以使用戶快速的鑒定現場可能存在的銹蝕區域。

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀

產品名稱：大屏幕半電池電壓鋼筋銹蝕檢測儀

型號：C-CM-5000

廠家：美國NDT James

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀用于獲得和分析銹蝕電壓數據資料，可以使用戶快速的鑒定現場可能存在的銹蝕區域。

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀優點：

1. 堅固耐用的電子設備,可以在場地或辦公室中快速分析數據

2. 符合ASTM C-876混凝土中未涂層的鋼筋的半電池電壓的標準測試法

3. 電極被設計成為可在水平、垂直和反向位置上使用

4. 溫度和濕度傳感器便利了在數據資料分析中所包含的環境條件

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀原理：

將鋼筋插進混凝土中，銹蝕就是鋼筋離子與混凝土離子之間的交換。這種化學離子交換生成鐵銹（二氧化鐵）。由于加固的鋼筋棒的銹蝕作用，同時也生成比沒有銹蝕的區域陰離子濃度更高的混凝土區域。這種較高濃度的離子產生一種小的電壓。通過測量和描繪在混凝土中發現的電壓，我們可以不用花很高的成本以及浪費時間就能快速測定損壞的混凝土中銹蝕的加固鋼筋的存在（與否）。

通過記錄鋼筋和半電池之間的電壓，橫向掃描混凝土表面進行測試。帶有較高銹蝕的鐵銹區域電壓將顯示明顯低于無銹蝕區域的電壓，這種低電壓來自于混凝土中陰離子的出現?；炷林袖P蝕的加強鋼筋的區域就能夠快速繪出來。這種方法不需要知道加強鋼筋的確切位置或者保護層的厚度，只需要有露出的鋼筋就夠了。伏特表必須連接到鋼筋網的一根裸露的鋼筋上，此外，由于進行混凝土表面測試，上面的任何東西都要（被）移走。

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀半電池參考電極：

Cor Map Mark Ⅱ 系統包括為復雜的建筑環境設計的堅固半電池（設備）。多孔滲水的陶制頂是用來（為了）提供較長壽命和消除銅或氧化銅半電池里的阻礙問題的。特殊的適于運輸?shù)捻敱辉O(shè)計成為可以使半電池在垂直、水平或反向倒轉的位置讀取數據。該系統還有一個半透明的全視圖窗口，這使得無需移動密封的冷凝液就可以進行液體標準觀測，還可以保護半電池免受光照的損害。銀或氯化銀電極使用一個可替換和任意使用的電池。這也使得在垂直、水平或反向倒轉的位置讀取數據成為可能。它還使（設備的）維護變成一件很簡單的事情。

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀使用方法：

James 公司已經設計出來完整的數據采集和分析系統，用于在（野外）場地或辦公室快速分析數據資料。測試通常會產生大量的數據資料，而翻譯這些數據資料是非常困難的。使用這種簡單的方法，用菜單驅動 CorMap主單元，不僅可以快速容易的采集數據資料，而且還可以在場地的圖解顯示器上直接分析數據資料。該單元生成一個結構象征圖，各種象征符號代表各種早先獲得的半電池電壓水平。這個象征圖隨后可以被解釋成一個輪廓圖，高電壓區域象征著該區域很可能正在被銹蝕。

該單元不僅可以獲得和分析數據資料。還能讀取大致的溫度和相對濕度的環境參數。

所有這些數據也可以被儲存或上傳到一臺個人電腦。這就使得用戶可以把數據資料保存在隨后的報告和電子數據表格中，以便進一步分析（數據資料時使用）。

美國NDT James C-CM-5000 Cor-Map II大屏幕半電池電壓鋼筋銹蝕檢測儀規格：

儀器重量： 2.75kg

載運重量：6.8kg

儀器尺寸：115mm×225mm×267mm

電池：12V，可連續使用4-10小時

顯示器：320×240像素，白天使用

儲存量：可儲存5000條以上的閱讀數據

工作溫度：0-50℃

讀取溫度范圍：﹣273－﹢130℃

溫度精度：+/﹣0.5%
